一、产品定义】

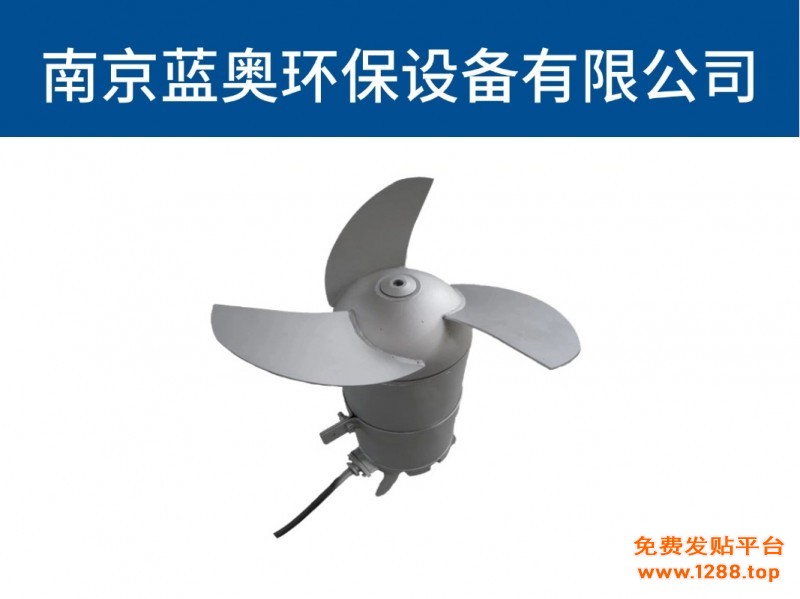

潜水搅拌机（又称潜水搅拌器）是污水处理与水体循环的核心混合设备，整体浸没于液体中运行，通过电机驱动叶轮旋转，产生轴向推流与湍流，实现污泥悬浮、固液混合、均质均量、防止沉淀、加速生化反应等目标。
其关键特性是以机械力而非气体推动流体，纯物理搅拌、不增氧，适配厌氧、缺氧工艺（A²/O、SBR、氧化沟等），不会破坏脱氮除磷所需的缺氧环境；适用于高浓度污泥、含纤维杂质、粘性液体等复杂工况。
【二、工作原理】
-
电机通过直联同轴结构驱动叶轮旋转（无齿轮箱、无皮带传动，传动损耗极低）；
-
叶轮旋转时，液体被吸入中心区域，沿轴向排出，形成连续循环流场；
-
流场以池底流速 0.15~0.3 m/s 推动水体定向流动（维持悬浮状态需 0.3~0.5 m/s），使活性污泥保持悬浮、池底无沉积死角；
-
低转速、大扭矩设计，保证叶轮末端线速度 8~15 m/s 下稳定运行，避免剪切力破坏微生物絮体。
核心性能指标：
| 指标 | 说明 |
|---|---|
| 推力（N） | 衡量搅拌效率的关键指标，按池体容积、几何形状、目标流速计算 |
| 推流距离（m） | 有效覆盖半径需达到池壁至池心距离的 1.5 倍 |
| 循环流速（m/s） | 决定污泥能否维持悬浮 |
【三、产品分类】
3.1 按用途/结构分类
| 类型 | 特点 | 适用场景 |
|---|---|---|
| QJB 标准型潜水搅拌机 | 直联同轴、防缠绕叶轮，通用性强 | 市政污水、工业废水全场景 |
| QJBE 永磁高效搅拌机 | 稀土永磁同步电机，一级能效 | 大型污水厂节能改造、高时长连续运行 |
| 桨式/框式搅拌机 | 低速大扭矩，双层桨板复合流场 | 厌氧反应器、污泥浓缩池、高含固污泥（耐受 8% 以上含固率） |
| 立式潜水搅拌机 | 竖直安装、结构紧凑、免导轨 | 2~4m 浅池、小型一体化污水站 |
| 双曲面搅拌机 | 大流量低流速循环、无强剪切 | 氧化沟、河道黑臭水体治理、景观水循环 |
| QDT 低速推流器 | 大直径、低转速、长距离循环 | 大型氧化沟、河道活水 |
3.2 按能效等级分类
| 类型 | 电机效率 | 节能效果 |
|---|---|---|
| 普通异步电机 | 72%~83% | 基准 |
| 二级能效搅拌机 | 约 90% | 较普通节能 15%~20% |
| 一级能效（IE4）永磁搅拌机 | 最高 93.3%~96%，功率因数≈0.99 | 综合电耗降低 25%~28%，同等推力电流减半 |
3.3 按材质分类
| 材质方案 | 适用水质 | 防腐参数 |
|---|---|---|
| HT200 铸铁壳体 + 304 不锈钢叶轮 | 市政生活污水 | pH 4~10，氯离子≤200mg/L（性价比主流） |
| 全 304 不锈钢 | 食品废水、轻度化工污水 | 整体抛光不结垢、易清洗 |
| 316L 不锈钢 | 印染、电镀、轻度化工腐蚀水 | 氯离子≤1000mg/L |
| 双相钢（2205）/ 钛合金 | 高盐、强酸强碱严苛化工废水 | 特种腐蚀工况专用 |
注：所有螺栓、紧固件统一 304 不锈钢，酸洗钝化防腐处理。
【四、型号命名规则】
以 QJB5/12-620/3-480S 为例：
| 字段 | 含义 | 示例 |
|---|---|---|
| QJB | 潜水搅拌机系列代号 | QJB |
| 5 | 电机功率（kW） | 5kW |
| 12 | 电机极数 | 12 极 |
| 620 | 叶轮直径（mm） | 620mm |
| 3 | 叶片数量 | 3 叶片 |
| 480 | 转速（r/min） | 480r/min |
| 后缀 | 叶轮材质 | S=不锈钢 / C=铸铁 / P=聚氨酯 |
【五、结构组成】
| 部件 | 说明 |
|---|---|
| 潜水电机 | 专用潜水电机，F 级绝缘、IP68 防护，可 24 小时连续运行 |
| 叶轮 | 不锈钢后掠式大间隙水力设计，自带自洁功能（可选 304/316L/聚氨酯/双相钢） |
| 导流罩 | 不锈钢冲压成型，流线型导水，提升推力 |
| 密封系统 | 双端面碳化钨（SiC）机械密封 + 独立油室 + 油室渗漏报警传感器 |
| 机体壳体 | 高强度铸铁 + 重防腐环氧树脂喷涂（或全不锈钢） |
| 电缆 | 锁止防水电缆，双重隔离 |
| 安装系统 | 不锈钢导轨提升装置 / 固定支墩底座 / 吊链悬挂 |
| 控制系统（可选） | 变频调速、PLC 远程控制、物联网接入 |
【六、核心技术参数（全系列范围）】
| 参数类别 | 参数名称 | 参数详情 |
|---|---|---|
| 基础参数 | 适配介质 | 生活污水、工业废水、含悬浮物污水、污泥混合水体 |
| 基础参数 | 介质温度 | ≤40℃ |
| 基础参数 | 介质 pH 值 | 4~10（常规工况 5~9） |
| 基础参数 | 最大浸没水深 | 20m |
| 基础参数 | 介质含固率 | ≤8%（框式机型最高 10%） |
| 电气参数 | 电源标准 | 380V/50Hz 三相交流电 |
| 电气参数 | 功率范围 | 0.75kW ~ 22kW（可定制更大功率） |
| 电气参数 | 转速区间 | 480 ~ 1450 r/min |
| 电气参数 | 防护等级 | IP68（水下长期防水、防尘、防泥沙） |
| 电气参数 | 绝缘等级 | F 级 |
| 电气参数 | 启动方式 | 直接启动，启动电流平稳 |
| 电气参数 | 保护装置 | 内置过载、漏水、过热、短路多重保护 |
| 性能参数 | 推力范围 | 300N ~ 4000N |
| 性能参数 | 搅拌流速 | 0.15~0.3 m/s，无搅拌死角 |
| 性能参数 | 有效推流距离 | 8~25 米 |
| 性能参数 | 噪音 | ≤55dB（水下运行） |
| 性能参数 | 节能性能 | 比传统搅拌设备节能 25% 以上，联动曝气系统综合节能 30% |
| 性能参数 | 使用寿命 | 整机设计寿命 10 年以上；恶劣工况耐磨防腐 8~10 年 |
| 性能参数 | 维护周期 | 免加油、免频繁保养，年均维护次数 ≤2 次 |
| 结构参数 | 传动方式 | 直联同轴传动，无齿轮箱、无皮带 |
| 结构参数 | 密封结构 | 双端面碳化钨机械密封 + 独立油室 |
| 结构参数 | 轴承 | 低噪音免维护进口轴承 |
【七、常用主流型号规格表】
| 产品型号 | 功率(KW) | 叶轮直径(mm) | 转速(r/min) | 适用池体 |
|---|---|---|---|---|
| QJB0.75/8-260/3 | 0.75 | 260 | 740 | 小型调节池、小型厌氧池 |
| QJB1.5/8-260/3 | 1.5 | 260 | 740 | 常规生化池、缺氧池 |
| QJB2.5/8-400/3 | 2.5 | 400 | 740 | 通用污水池、水解酸化池 |
| QJB4/6-400/3 | 4.0 | 400 | 980 | 好氧池、MBBR 工艺池 |
| QJB5/12-620/3 | 5.0 | 620 | 480 | 大型氧化沟、河道水体 |
| QJB7.5/12-620/3 | 7.5 | 620 | 480 | 大型污泥池、浓缩池 |
| QJB12/12-620 | 12 | 620 | 480 | 大型氧化沟（推力约 1350N） |
【八、选型指南】
8.1 选型五步法
| 步骤 | 内容 |
|---|---|
| 第一步 | 确定池体参数：容积（m³）、池深、池型（方形/圆形/异形）、工艺段 |
| 第二步 | 确定目标流速：一般要求 0.3~0.5 m/s 维持污泥悬浮 |
| 第三步 | 计算所需推力：推力 F=ρ×Q×V（ρ 介质密度，Q 循环流量，V 截面流速） |
| 第四步 | 匹配型号：推力需保证流场有效半径覆盖池壁至池心距离的 1.5 倍 |
| 第五步 | 确定材质与配置：按水质腐蚀性选材质，按自动化需求选变频/智能控制 |
8.2 选型实例
某市政污水厂 5000m³ 氧化沟，要求池底流速 0.3m/s、污泥浓度 4g/L，计算所需推力约 2400N，选 2 台、每台推力 1200N，对称安装于池长 1/3 处。若选用 12kW、推力 1350N 的永磁变频机型，可据溶解氧变化自动调节转速，较传统定频设备节能 42%。
8.3 常见选型误区
| 误区 | 正确做法 |
|---|---|
| 只看功率不看推力 | 推流效果取决于推力与叶轮直径匹配 |
| 忽视安装角度 | 建议 30°~45° 倾斜安装，消除死角 |
| 材质一刀切 | 高氯离子/强酸碱工况必须升级 316L 或双相钢 |
| 不预留检修条件 | 无导轨提升装置时检修需放空池水，成本高昂 |
【九、应用场景】
9.1 按池体/工艺分类
| 应用分类 | 工况痛点 | 解决方案 |
|---|---|---|
| 调节池 | 水量水质波动大、泥沙沉降、冲击负荷大 | 持续扰动均质均量、防止淤积 |
| 均质池 | 污水来源杂乱、生化系统不稳定 | 充分混合、均衡水质与酸碱度 |
| 厌氧池 | 需无氧环境、污泥易沉淀 | 纯物理搅拌不增氧、强化厌氧发酵 |
| 水解酸化池 | 大分子污染物难降解、污泥沉积 | 加速混合反应、提升可生化性 |
| 缺氧池 | 溶解氧偏高、脱氮效果差 | 低转速搅拌不增氧、强化反硝化 |
| 反硝化池 | 碳源分布不均、总氮去除率低 | 均匀混合碳源污水污泥、消除积泥死角 |
| 好氧池 | 溶解氧不均、活性污泥下沉 | 配合曝气形成循环流场、提高氧利用率 |
| 曝气池 | 气泡扩散不均、局部缺氧 | 辅助推流、均衡溶解氧 |
| 氧化沟 | 沟体狭长、死水区、能耗高 | 定向环流、提升流速、杜绝死水 |
| MBBR 工艺池 | 悬浮填料堆积抱团、挂膜不均 | 扰动带动填料流动、提升挂膜率 |
| 污泥池 | 浓度高粘度大、板结堵管 | 强力搅拌打散结块 |
| 浓缩池 | 沉降快分层明显、影响压滤 | 适度扰动延缓沉降、均衡浓度 |
| 雨水调蓄池 | 泥沙沉积发臭、清淤成本高 | 搅拌防沉淀、减少清淤频次 |
| 污水提升泵站 | 底部积泥、水泵堵塞、恶臭 | 定期扰动底部、打散杂物 |
9.2 按行业分类
| 行业 | 水质特点 | 搅拌机解决方案 |
|---|---|---|
| 市政污水 | 水量波动大、杂质复杂、24h 连续运行 | 防缠绕、运行稳定、低故障率 |
| 化工 | 酸碱波动大、腐蚀强、粘稠度高 | 防腐材质、打散沉淀、加速药剂反应 |
| 印染 | 纤维杂质多、色度高 | 防缠绕叶轮、提升脱色混凝效果 |
| 制药 | 成分复杂、生化要求严苛 | 均匀混合药剂、满足高标准排放 |
| 食品 | 有机物油脂残渣多、易腐化 | 自洁叶轮防粘连、加速分解 |
| 造纸 | 纸浆纤维多、极易缠绕 | 大间隙防缠绕、避免纤维堆积 |
| 矿业 | 泥沙硬颗粒多、磨损强 | 耐磨结构抗冲刷、防矿泥淤积 |
| 石油 | 含油量高、油水难分离 | 耐腐蚀、打散油污、辅助破乳 |
| 养殖 | 残渣沉积、氨氮超标、底部发黑 | 活水循环、分解残渣、降低氨氮 |
| 河道/湖泊 | 流动性差、黑臭、藻类爆发 | 推流活水循环、抑制藻类、生态修复 |
| 医疗医药 | 病菌消毒药剂多、标准严格 | 均匀混合消毒药剂、达标排放 |
| 酿造粮油 | 淀粉糖分高、粘度大 | 强力搅拌防板结、加速降解 |
【十、安装方式】
| 安装方式 | 特点 | 适用场景 |
|---|---|---|
| 导轨提升式（主流） | 配套不锈钢导杆 + 手动/电动葫芦，水下可吊装检修，检修免放空池水 | 大中型污水池 |
| 固定底座式 | 底部混凝土支墩固定，结构简单 | 小型池体、浅池立式机型 |
| 吊链式悬挂 | 池顶吊杆悬挂，施工成本低 | 简易改造项目 |
安装要点：导杆垂直度误差＜1‰；电缆每隔 2 米固定，防止磨损绝缘层。
【十一、维护保养】
| 项目 | 周期/标准 |
|---|---|
| 日常监测 | 每日记录电流值，浮动超过 20% 立即停机检查 |
| 轴承润滑 | 锂基润滑脂，每 3000 小时加注一次 |
| 油室换油 | 每 6 个月更换润滑油 |
| 叶轮检查 | 定期清理缠绕物（防缠绕设计可延至半年一次） |
| 密封检查 | 观察油室渗漏报警，异常立即处理 |
| 备件管理 | 储备机械密封、轴承、叶轮易损件 |
【十二、常见故障与解决方案】
| 故障类型 | 现象 | 原因分析 | 解决方法 |
|---|---|---|---|
| 电机过载 | 电流持续偏高 | 叶轮堵塞或介质粘度过大 | 检查叶轮，采用防缠绕设计 |
| 密封泄漏 | 油室进水、绝缘下降 | 机械密封磨损或安装不当 | 双端面 SiC 密封 + 泄漏报警 |
| 振动噪声 | 机身异常抖动 | 叶轮不平衡或基座松动 | 重新动平衡、加固导轨系统 |
| 推进力不足 | 池底仍有沉淀 | 选型偏小或安装角度错误 | 计算实际推力、调整角度至 30°~45° |
【十三、质量标准与认证】
| 项目 | 标准/认证 |
|---|---|
| 质量体系 | ISO9001，出厂三重检测（绝缘测试、密封打压、负载试运转） |
| 行业标准 | CJ/T 3065-1997：叶轮材质硬度不低于 HRC40，主密封寿命＞8000 小时 |
| 电机能效 | 符合 IE3/IE4 标准 |
| 可选认证 | CE 认证、ATEX 防爆认证（防爆机型）、ISO 14001 环境体系认证 |
【十四、技术趋势】
| 趋势 | 内容 |
|---|---|
| 智能化 | 集成振动传感器、温度探头、流量计，边缘计算优化运行参数；变频调速 + PLC 远程控制 + 物联网接入，适配智慧水务平台 |
| 高效化 | 稀土永磁同步电机普及，一级能效机型电耗降低 25%~28% |
| 模块化 | 叶轮、导流罩独立快拆结构，检修无需放空池水 |
| 新材料 | 纳米陶瓷涂层叶轮、双相不锈钢、钛合金提升耐腐蚀耐磨性能 |
【十五、生产厂家（南京蓝奥环保设备有限公司）】
| 项目 | 内容 |
|---|---|
| 制造底蕴 | 前身为 1992 年南京制泵集团电机厂，60 亩自有厂区，全流程自主生产 |
| 资质 | 国家高新技术企业、科技创新板挂牌企业，三大体系认证、七项 AAA 级信用资质、五星售后服务认证 |
| 客户案例 | 服务中建、中铁、三峡、光大水务、牧原、正邦等 5000 余家合作单位 |
| 服务 | 现场勘测→工艺选型计算→非标定制→生产交付→安装调试→操作培训→终身维保；华东区域 4 小时售后到场，全国远程技术支持 |
| 供货 | 主流 QJB 全系列现货储备，48 小时内应急发货 |
